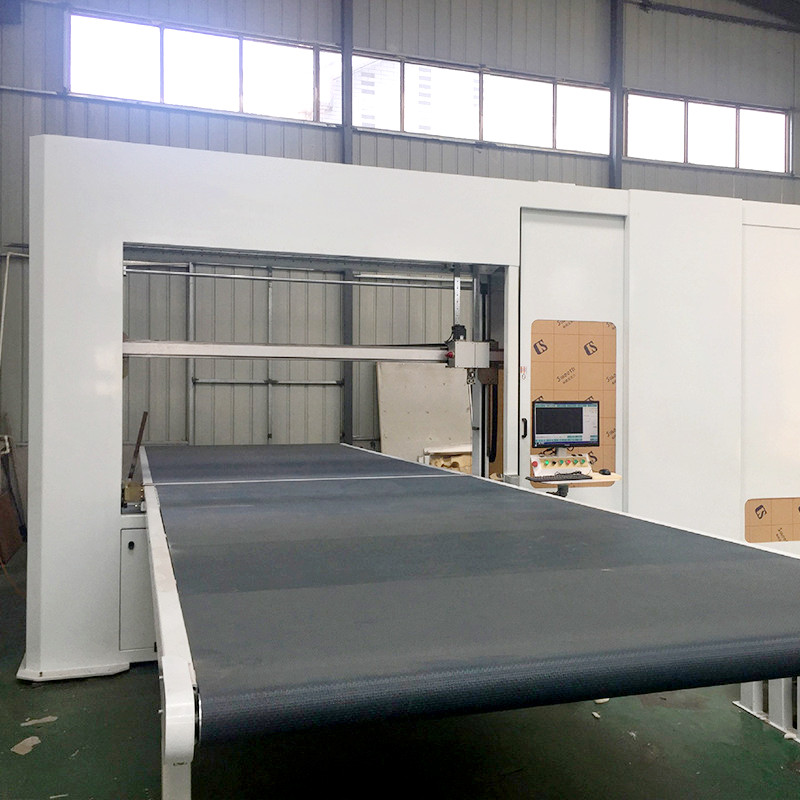

CNC-HD5 五轮环刀数控切割机

型号：20211112104821
询盘

产品说明

在原有基础上增加竖刀，实现简单的三维切割，取代无内孔的单冲床模切泡沫产品，不仅大大提高了三维产品的切割精度和模切加工的工作效率，同时也从根本上弥补了同类机器通过旋转工作台实现简单三维切割无法实现板材异型加工的缺点。

适用材料：
形状多样、形状复杂的海绵制品。
CNC快速线材机–是全自动、计算机控制的机器，其工作原理基于磨料（钢）线材的无休止运行，其速度高达280 km/h，以实现完美切割。快线机床配有我们自己的基于ARM架构的先进电子控制器，通过USB端口连接到PC，然后通过专有的CNC应用程序进行控制。各种切割线可用于不同的材料，以获得最佳的高品质和性能。

非常适合切割下一种材料：

矿棉、岩棉等聚氨酯泡沫——PU、PUR
泡沫玻璃隔热板聚丙烯泡沫–PP
膨胀聚苯乙烯泡沫塑料–EPS聚乙烯泡沫–PE
挤塑聚苯乙烯泡沫塑料–XPS聚异氰脲酸酯–PIR、polyiso、ISO
无尘切割任何理想的几何轮廓。适用于汽车、家具、包装、建筑、日用品等行业。

可以轻松处理全尺寸块

数控快线软件

所有XTR快线数控机床都配有非常友好但功能强大的控制软件。它有多种不同的语言版本，并不断改进和发展；此外，当新版本面世时，所有客户都会获得免费升级，因此他们始终能够充分发挥XTR快线切割机的潜力。
支持以下文件格式：
plt–例如CorelDraw
dxf–例如AutoCad
EPS/AI–例如AdobeIllustrator
CNC快速线材切割机是如何工作的？
非常简单！您希望剪切的图形可以在任何图形软件中准备，该软件可以导出为机器控制软件支持的格式之一。在machines软件中打开图形/项目后，您只需设置切割参数（如速度等），然后单击“模拟”或“切割”（开始）。
所有简单的切割和修剪操作也可以使用附带的有线遥控器执行，因此通常不需要准备任何图纸。
XTR快速线材切割机控制软件的基本功能：
包括所有XTR单元！
可在许多不同的语言！
免费，无限升级！无限参数库！
与Windows XP、Vista、7、10兼容！
用户友好的界面，易于使用但功能强大！
屏幕切割模拟！
削减时间估计！内置复制功能！
完全手动控制简单切割，无需绘图！

吸尘系统

快速线切割技术是一种多尘切割技术，因为高速移动的磨料线在yhr过程中会产生大量粉尘。
对于那些无法将机器连接到工厂工业吸尘系统的用户，我们提供一个独立的双袋（7HP/3相）系统，该系统具有10米截面的100mm软管和一个安装在机器上的特殊集尘金属件。它不会收集100%的灰尘，但会有很大帮助。
担保
所有cnc快线切割机均享受12个月的完整保修。在此期间，制造商承担与备件及其装运相关的所有费用。保修不包括的唯一零件是耗材–实际的快速导线和随时间磨损的车轮。此外，每位客户都可以免费获得FastCutter软件的无限升级，因此机器始终可以发挥其全部潜力。
系统参数：

机械重量 Weight(T)	1.3	CNC类型Type of CNC	工业控制机Industrial computer
机械总功率 Full Power	6KW,380,50Hz	显示器Display	液晶显示器LCD
机械尺寸 Size(mm)	520032002300	控制Controlling module	运动控制卡Motion controlling card
块料最大尺寸 Max foam size(mm)	220022001200	操作系统Operation system	Windows2000及以上Windows2000 or above
刀具参数 Blade size(mm)	250030.5	可编程轴Programmable axis	X,Y,Z,Ф
最大线速度 Max-cutting-Speed(m/min)	0-10	步进电机扭矩Step motor torque	20
加工精度 Admissible error(mm)	±0.5	最小切割半径Min-cutting-radius(mm)	10
最小切割尺寸 Mincutting size(mm)	5	自诊断状态Self-test system	已安装Install
工作台面 Table	转台式	断刀报警Blade alert	已安装Install
