产品 >> CNC数控机系列 >>

  • CNC-HDXZ1-横刀旋转台式数控切割机

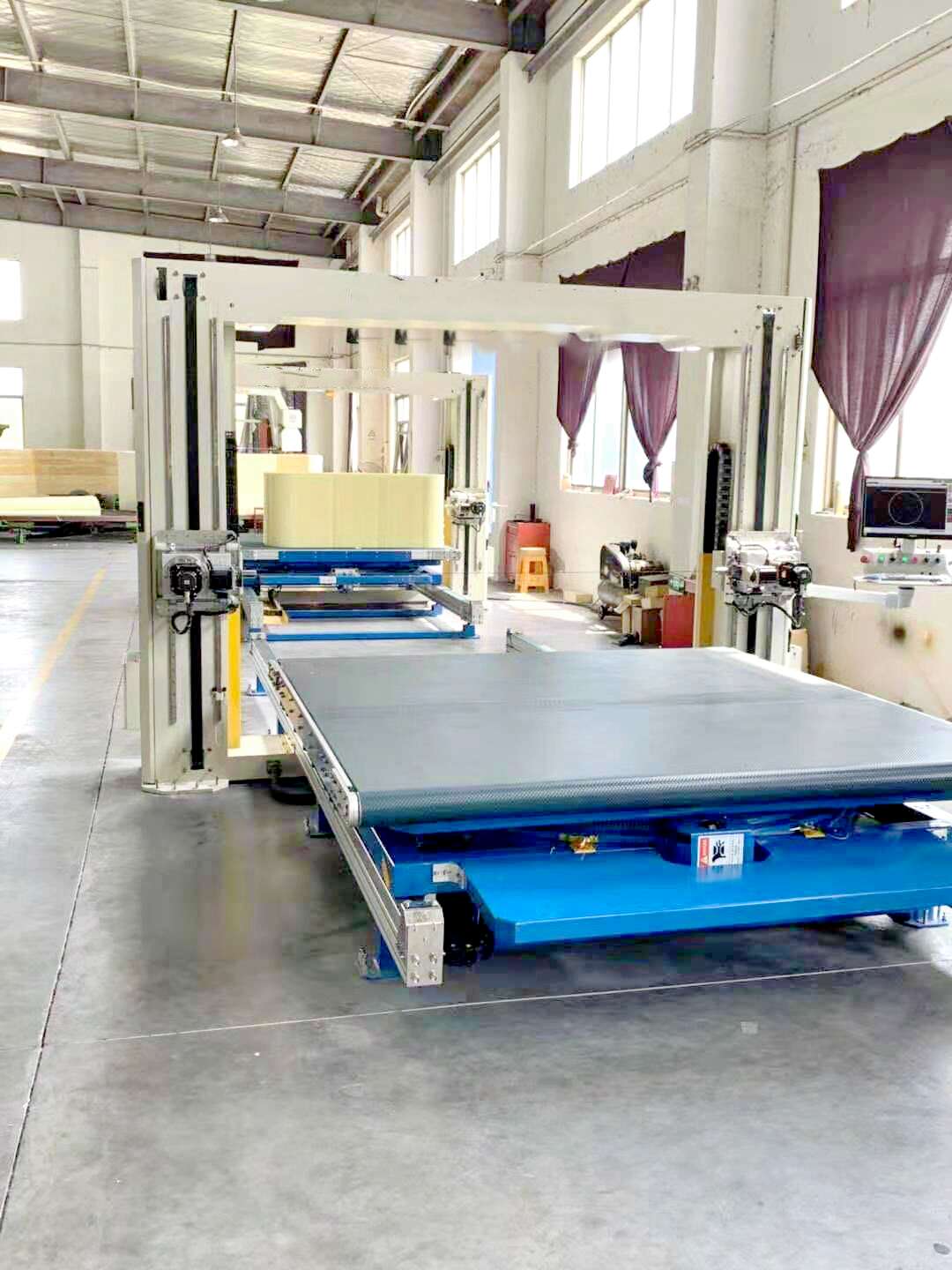

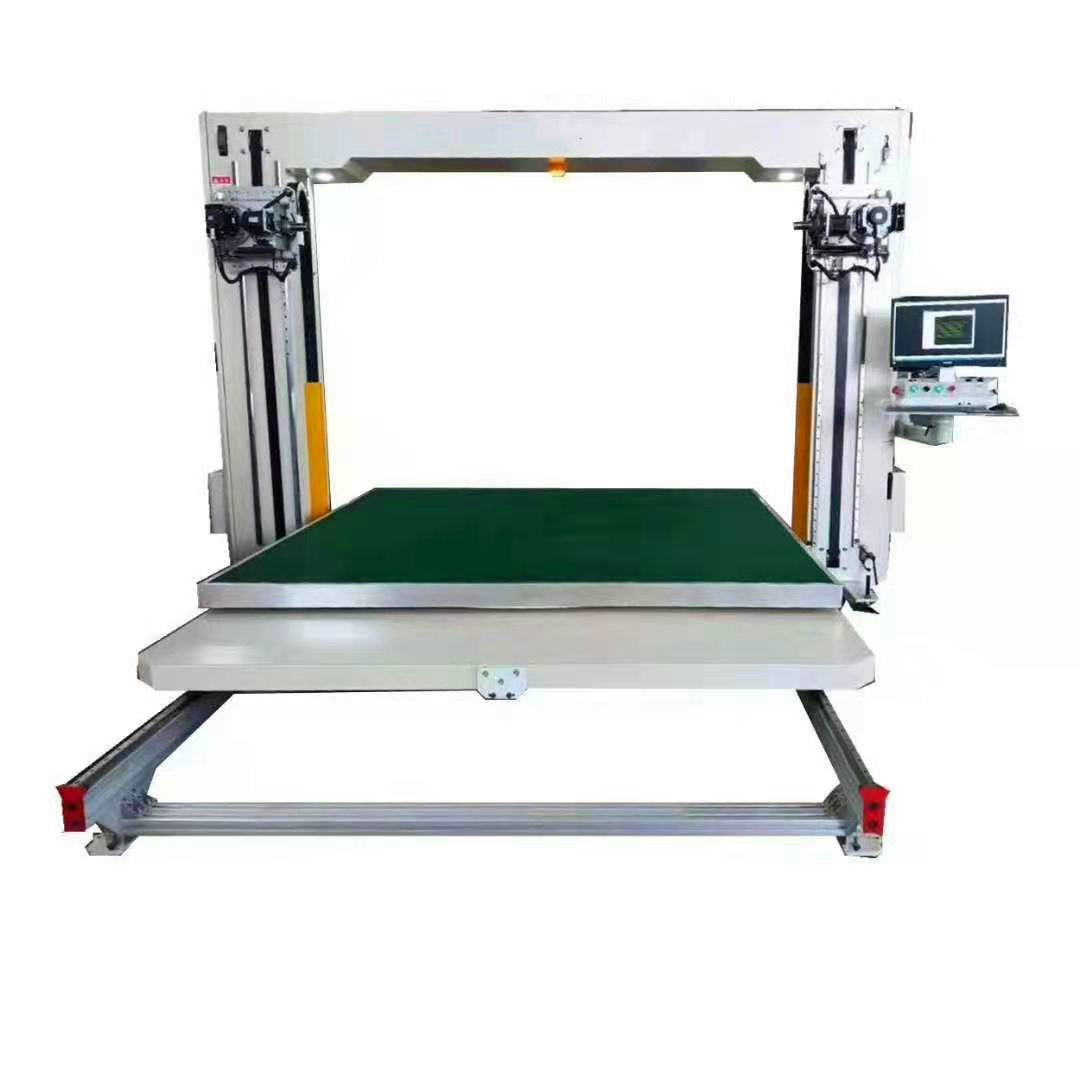

CNC-HDXZ1-横刀旋转台式数控切割机

CNC-HDXZ1-横刀旋转台式数控切割机

产品说明
CNC快速线材切割机|切割软质和硬质泡沫
采用横切刀片,采用方便、简单、准确的旋转方法,实现困难的双面异形切割。有时甚至水平刀和垂直刀都无法实现,可以用它来完成加工。
CNC快速线材切割机是CNC机械市场上的新一代产品,用于完美的板材切割以及任何形状(包括金属丝)的轮廓切割,由柔性、软质和硬质泡沫(或类似材料)制成。
对于需要从不同角度切割泡沫的应用(将切割后的形状切割成较短的部分,或修剪砌块或切割需要以90度角进行两次切割的类似Matterrace的形状),我们可以提供一个转盘,允许在砌块上进行精确操作。工作台可以是手动的,也可以是软件控制和电机驱动的。400千克负载能力

适用材料:
形状多样、形状复杂的海绵制品。
CNC快速线材机–是全自动、计算机控制的机器,其工作原理基于磨料(钢)线材的无休止运行,其速度高达280 km/h,以实现完美切割。快线机床配有我们自己的基于ARM架构的先进电子控制器,通过USB端口连接到PC,然后通过专有的CNC应用程序进行控制。各种切割线可用于不同的材料,以获得最佳的高品质和性能。

非常适合切割下一种材料:

矿棉、岩棉等聚氨酯泡沫——PU、PUR
泡沫玻璃隔热板聚丙烯泡沫–PP
膨胀聚苯乙烯泡沫塑料–EPS聚乙烯泡沫–PE
挤塑聚苯乙烯泡沫塑料–XPS聚异氰脲酸酯–PIR、polyiso、ISO
无尘切割任何理想的几何轮廓。适用于汽车、家具、包装、建筑、日用品等行业。

可以轻松处理全尺寸块


数控快线软件

所有XTR快线数控机床都配有非常友好但功能强大的控制软件。它有多种不同的语言版本,并不断改进和发展;此外,当新版本面世时,所有客户都会获得免费升级,因此他们始终能够充分发挥XTR快线切割机的潜力。
支持以下文件格式:
plt–例如CorelDraw
dxf–例如AutoCad
EPS/AI–例如AdobeIllustrator
CNC快速线材切割机是如何工作的?
非常简单!您希望剪切的图形可以在任何图形软件中准备,该软件可以导出为机器控制软件支持的格式之一。在machines软件中打开图形/项目后,您只需设置切割参数(如速度等),然后单击“模拟”或“切割”(开始)。
所有简单的切割和修剪操作也可以使用附带的有线遥控器执行,因此通常不需要准备任何图纸。
XTR快速线材切割机控制软件的基本功能:
包括所有XTR单元!
可在许多不同的语言!
免费,无限升级!无限参数库!
与Windows XP、Vista、7、10兼容!
用户友好的界面,易于使用但功能强大!
屏幕切割模拟!
削减时间估计!内置复制功能!
完全手动控制简单切割,无需绘图!


吸尘系统

快速线切割技术是一种多尘切割技术,因为高速移动的磨料线在yhr过程中会产生大量粉尘。
对于那些无法将机器连接到工厂工业吸尘系统的用户,我们提供一个独立的双袋(7HP/3相)系统,该系统具有10米截面的100mm软管和一个安装在机器上的特殊集尘金属件。它不会收集100%的灰尘,但会有很大帮助。
担保
所有cnc快线切割机均享受12个月的完整保修。在此期间,制造商承担与备件及其装运相关的所有费用。保修不包括的唯一零件是耗材–实际的快速导线和随时间磨损的车轮。此外,每位客户都可以免费获得FastCutter软件的无限升级,因此机器始终可以发挥其全部潜力。
系统参数:

机械重量 Weight(T)

1.3

CNC类型Type of CNC

工业控制机Industrial computer

机械总功率 Full Power

6KW,380,50Hz

显示器Display

液晶显示器LCD

机械尺寸 Size(mm)

5200*3200*2300

控制Controlling module

运动控制卡Motion controlling card

块料最大尺寸 Max foam size(mm)

2200*2200*1200

操作系统Operation system

Windows2000及以上Windows2000 or above

刀具参数 Blade size(mm)

2500*3*0.5

可编程轴Programmable axis

X,Y,Z,Ф

最大线速度 Max-cutting-Speed(m/min)

0-10

步进电机扭矩Step motor torque

20

加工精度 Admissible error(mm)

±0.5

最小切割半径Min-cutting-radius(mm)

10

最小切割尺寸 Mincutting size(mm)

5

自诊断状态Self-test system

已安装Install

工作台面 Table

转台式

断刀报警Blade alert

已安装Install
